GZ電磁振動給料機簡介
電磁振動給料機屬于振動給料機的一類，該設備是一種實行流水作業自動化的設備。電磁振動給料機(電磁震動給料機)用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。
GZ電磁振動給料機有什么特點
- 電氣控制采用半波整流電器，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
- 無轉動零部件，不需潤滑，結構簡單，維修方便。
- 操作方便，耗電量小；
- 電磁振動給料機物料是微拋運動，料槽磨損小。
- 采用合金鋼板制成的料槽，可適用輸送高溫、磨損嚴重及有腐蝕性的物料等。
GZ電磁振動給料機的用途
電磁振動給料機可以均勻地調節給礦量，一般用于松散物料，因此GZ電磁振動給料機(震動給料機)廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等行業中。
電磁振動給料機(震動給料機)技術參數
類型 | 型號 | 生產率 t/h | 給料粒度 （mm） | 雙振幅 （mm） | 振動頻率 （min-1） | 供電電壓 （V） | 電流（A） | 有功功率 （kw） | 重量 (kg) | ||
水平 | -10° | 工作電流 | 表示電流 | ||||||||
基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 3000 | 220 | 1.34 | 1 | 0.06 | 77 |
GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 151 | ||||
GZ3 | 25 | 35 | 75 | 4.6 | 3.5 | 0.2 | 233 | ||||
GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 460 | ||||
GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | ||||
GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1271 | ||
GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | ||||
GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.6 | 3.8 | 0.20 | 242 | |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 457 | ||||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1246 | ||
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | ||||
封閉型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | 78 | |
GZ2F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | 154 | ||||
GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.20 | 247 | ||||
GZ3F | 40 | 50 | 60 | 8.4 | 7 | 0.45 | 464 | ||||
GZ4F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
GZ5F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1278 | ||
輕槽型 | GZ5Q | 100 | 140 | 200 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 653 | |
GZ6Q | 150 | 200 | 250 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1326 | ||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | ||||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | ||||
平槽型 | GZ5P | 50 | 140 | 100 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 633 | |
GZ6P | 75 | 210 | 300 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1238 | ||
GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | ||||
寬槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
GZ5K2 | 240 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1343 | |||||
GZ5K3 | 270 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1376 | |||||
GZ5K4 | 300 | 100 | 12.7×2 | 10.6×2 | 0.65×2 | 1408 | |||||
電磁振動給料機(震動給料機)主機選型
類 型 | 生產率計算容量（t/m3） | 用 途 |
基本型 | 1.6 | 無特殊要求的物料給料 |
上振型 | 1.6 | 配置空間不夠的情況下安裝使用，其它與基本型相同 |
封閉型 | 1.6 | 易碎顆粒、粉塵較大及揮發性物料給料 |
輕槽型 | 1.0 | 比重較小的輕物料給料 |
平槽型 | 安配煤條件給出 | 薄料層均勻給料 |
寬槽型 | 按配煤條件給出 | 主要用于選煤，亦可用于向篩分設備給料 |
- 電磁振動給料機(震動給料機)實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。
- 對于粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物不能正常輸送。料層厚度超過一事實上值，會妨礙正常給料，推薦料層厚度H=(1/3～1/4)槽高。
- 對有特稱要求、特殊規格的給料機產品，我公司可設計制造。
關于控制箱
- 電磁振動給料機(震動給料機)配套控制箱具有手動控制和自動控制兩種功能。自動控制信號為0～5V或～20mA。控制箱基本電路采用移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好、壽命長。
- 控制箱分為掛式與臺式兩種，訂貨時請注明。
電磁振動給料機(震動給料機)外形尺寸表

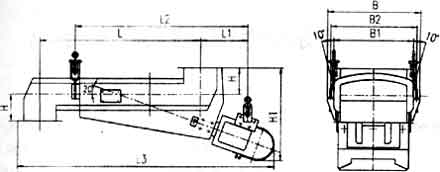

基本型電磁振動給料機(震動給料機)
型 式 | 型 號 | L | L1 | L2 | L3 | H | H1 | B | B1 | B2 | B3 |
基 本 型 | GZ1 | 600 | 209 | 550 | 910 | 100 | 360 | 200 | 280 | 340 | 376 |
GZ2 | 800 | 310 | 660 | 1175 | 120 | 450 | 300 | 388 | 458 | 508 | |
GZ3 | 900 | 311 | 790 | 1325 | 150 | 520 | 400 | 496 | 542 | 578 | |
GZ4 | 1100 | 413 | 965 | 1615 | 200 | 645 | 500 | 620 | 686 | 762 | |
GZ5 | 1200 | 463 | 1050 | 1815 | 250 | 765 | 700 | 850 | 761 | 840 | |
GZ6 | 1600 | 400 | 1470 | 2400 | 250 | 1030 | 900 | 720 | 1032 | 1092 | |
GZ7 | 1800 | 650 | 1465 | 2800 | 250 | 1130 | 1100 | 840 | 1257 | 1332 | |
GZ8 | 2200 | 750 | 1800 | 3300 | 300 | 1343 | 1300 | 1000 | 1471 | 1556 | |
GZ9 | 2400 | 800 | 2000 | 3515 | 300 | 1440 | 1500 | 1010 | 1676 | 1776 | |
輕 槽 型 | GZ5Q | 1600 | 488 | 1414 | 2189 | 250 | 644 | 900 | 1042 | 761 | 1104 |
GZ6Q | 1800 | 650 | 1406 | 2610 | 250 | 1066 | 1100 | 1257 | 720 | 1192 | |
GZ7Q | 2200 | 750 | 1738 | 3150 | 300 | 1240 | 1300 | 1467 | 840 | 1635 | |
GZ8Q | 2400 | 800 | 1906 | 3464 | 300 | 1360 | 1500 | 1672 | 1000 | 1866 | |
平 槽 型 | GZ5P | 1200 | 388 | 1140 | 1815 | 250 | 647 | 900 | 1040 | 761 | 1202 |
GZ6P | 1400 | 450 | 1233 | 2366 | 250 | 1030 | 1100 | 1232 | 720 | 1292 | |
GZ7P | 1600 | 500 | 1440 | 2574 | 250 | 1089 | 1300 | 1457 | 840 | 1532 |

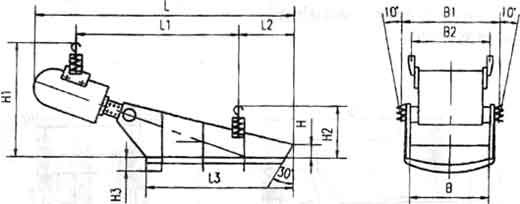

上振型式電磁振動給料機(震動給料機)
型 式 | 型 號 | L | L1 | L2 | L3 | H | H1 | H2 | H3 | B | B1 | B2 |
上 振 型 | GZ3S | 1730 | 1030 | 360 | 1000 | 100 | 690 | 340 | 89 | 400 | 490 | 518 |
GZ4S | 2020 | 1220 | 410 | 1100 | 120 | 865 | 400 | 110 | 500 | 620 | 586 | |
GZ5S | 2260 | 1330 | 465 | 1200 | 120 | 960 | 420 | 129 | 700 | 845 | 761 | |
GZ6S | 2900 | 1640 | 650 | 1600 | 150 | 1345 | 790 | 145 | 900 | 1020 | 720 | |
GZ7S | 3230 | 1800 | 750 | 1800 | 150 | 1570 | 910 | 161 | 1100 | 1233 | 840 | |
GZ8S | 4080 | 2330 | 850 | 2200 | 180 | 1980 | 1040 | 203 | 1300 | 1426 | 930 |
封閉型式電磁振動給料機(震動給料機)
