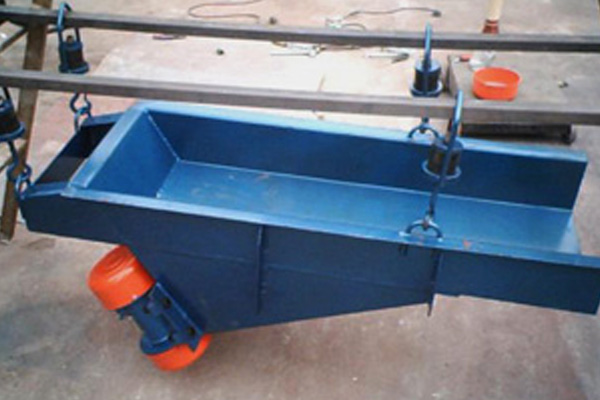

GZY振動給料機簡介
GZY振動給料機屬于煤炭、礦山給料設備，適用于水分高、含泥量大的粘性物料的給送。GZY振動給料機的普通電動機作自同步反向旋轉時，通過連接的彈性轉子軸的轉動帶動偏心塊振動，電動機不參振，驅動箱式激振器產生的激振力使得料倉內的物料沿激振夾角作拋擲性向前運動。該設備處理量大、噪音小、能耗低、動負荷小。
GZY振動給料機用途
GZY振動給料機有什么結構特征
- 結構特征一：給料槽體 。給料槽體是輸送和給料的部件，它是鋼板焊接結構。槽體的兩側和底部焊有加強筋板及主梁。兩側的前端和后端均焊有吊耳或端軸，以適應不同安裝方式的要求。
- 結構特征二：激振器 。激振器是給料機的關鍵部件，是給料機的振動源。它與給料機槽體用高強度螺栓緊固在槽底的主梁上。激振器的兩根軸上裝有相同質量的重塊和齒輪副，由電動機通過彈性聯軸器帶動主傳動軸，再由主動軸上的齒輪傳動給被動軸，使兩根軸同時反向旋轉，而使槽體振動。給料機的振幅可調，但出廠的給料機激振器均在制造廠調試好，一般用戶在使用中不需再調整。
- 結構特征三：傳動裝置 。振動給料機在電動機和激振器主傳動軸上各安裝一個半聯軸器，兩個 GZY系列振動給料機產品半聯軸器之間采用四塊橡膠輸送帶組成撓性聯接。這種聯接方式便于安裝而且不會將振動傳給電動機。（根據用戶要求了可采用三角帶傳動）因此電機不參振也正是本機特點。
- 結構特征四：支撐與懸掛方式 。GZY振動給料機的安裝形式有前吊后座、前座后吊、全座、全吊四種；電機可左裝和右裝，可用普通型或防爆型。
GZY振動給料機技術參數
項目型號 | 給料量 | 給料粒度mm | 安裝角度 | 雙振幅mm | 振動頻率r/min | 電動機 | 給料機重量Kg | 溜槽閘門 重量kg | ||
水平 | 10° | 型號 | 功率 | |||||||
GZY0510 | 60 | 100 | 0-200 | 0-10° | 4-8 | 940 | Y112M-6 | 2.2 | 480 | 510 |
GZY0815 | 100 | 160 | 0-250 | 0-10° | 4-8 | 940 | Y112M-6 | 2.2 | 770 | 770 |
GZY1015 | 130 | 260 | 0-300 | 0-10° | 4-8 | 940 | Y112M-6 | 2.2 | 1035 | 1120 |
GZY1020 | 250 | 460 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1120 | 1180 |
GZY1030 | 250 | 460 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1480 | 1430 |
GZY1220 | 340 | 650 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1450 | 1340 |
GZY1225 | 420 | 850 | 0-300 | 0-10° | 4-8 | 960 | Y132M1-6 | 4 | 1560 | 1480 |
GZY1525 | 460 | 1100 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 1790 | 1985 |
GZY1530 | 550 | 1200 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 1910 | 2050 |
GZY1830 | 560 | 1300 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 2370 | 2270 |
GZY2025 | 600 | 1500 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 2930 | 1920 |
GZY2225 | 700 | 1650 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 3278 | 2070 |
GZY2525 | 850 | 1800 | 0-300 | 0-10° | 4-8 | 970 | Y160M-6 | 7.5 | 3540 | 2230 |
